Beskrivning

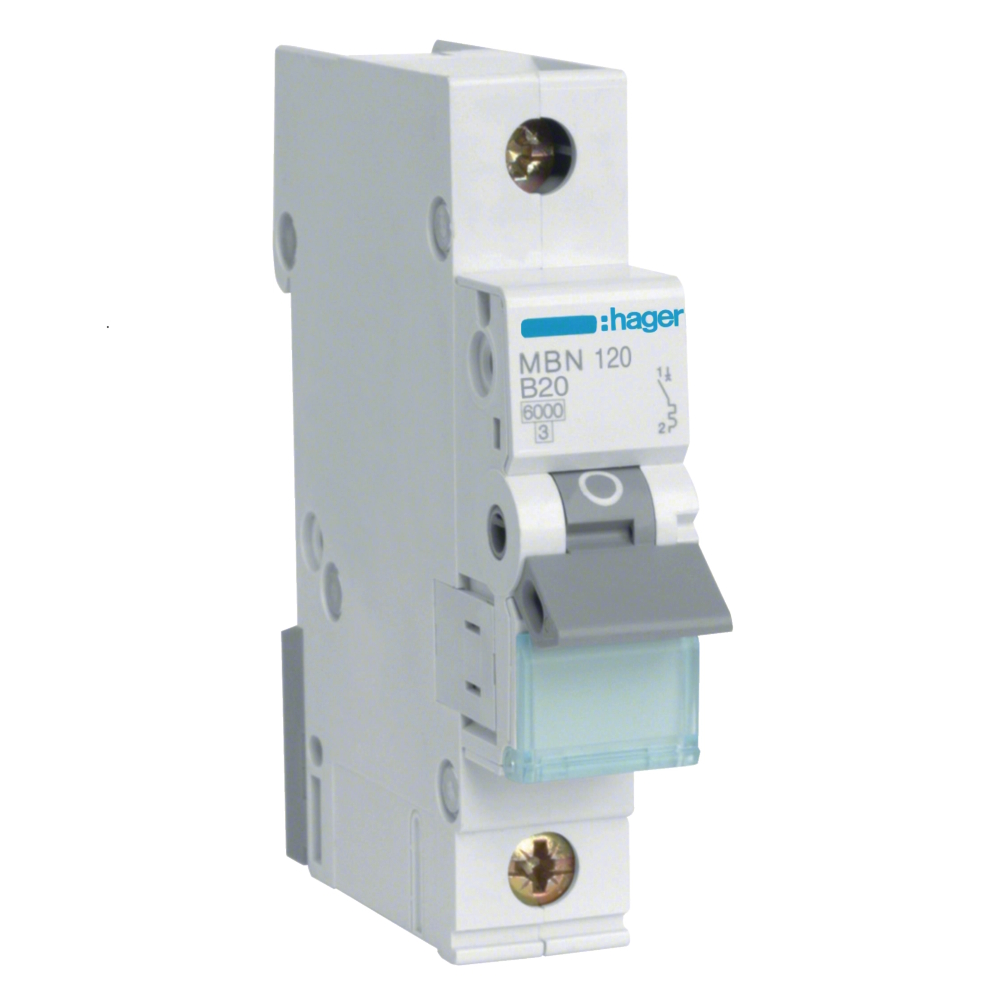

Minibrytare Skruvanslutning 1Pol B-Karakteristik 20A 6kA 230-400V IP20 Hager
Med skruvanslutning 20A, B-karakteristik med en brytförmåga på 6kA, dubbelanslutning för matning, en för fasskena samt en för kablar.
Beskrivning
Minibrytare (fd dvärgbrytare) 1-polig med skruvanslutning MBN120 20A, B-karakteristik med en brytförmåga på 6kA. Dubbelanslutning för matning, en för fasskena samt en för kablar. Detta ger en säker anslutning. Ger ett pålitligt och tryggt skydd av kablar/ledningar mot överlast och kortslutning. MCB (Mini Circuit Breaker) benämns i äldre föreskrifter som dvärgbrytare/automatsäkring.
Specifikationer
- Märkström: 20 A
- Märkkortslutningsbrytförmåga Icn under 230 V AC enligt IEC 60898-1: 6 kA
- Yttersta märkkortslutningsbrytförmåga Icu under 400 V AC IEC 60947-2: 10 kA
- Märkström -15°C: 25,93 A
- Märkström -10°C: 25,40 A
- Märkström -5°C: 24,68 A
- Märkström vid 0°C: 24,05 A
- Märkström 5°C: 23,43 A
- Märkström 10°C: 22,80 A
- Märkström 15°C: 22,18 A
- Märkström vid 20°C: 21,55 A
- Märkström 25°C: 20,93 A
- Märkström 30°C: 20 A
- Märkström 35°C: 19,68 A
- Märkström vid 40°C: 19,05 A
- Märkström vid 45°C: 18,43 A
- Märkström vid 50°C: 18 A
- Märkström 55°C: 17,18 A
- Märkström 60°C: 16,55 A
- Märkström 65°C: 15,93 A
- Märkström 70°C: 15,30 A
- Antal poler: 1P
- Kurva: B
- Antal moduler: 1
- Märkkortslutningsbrytförmåga Icn (IEC 60898-1): 6 kA
- Nominellt åtdragningsmoment övre anslutning: 2,80 – 2,80 Nm
- Nominellt åtdragningsmoment nedre anslutning: 2,80 – 2,80 Nm
- Nominellt åtdragningsmoment: 2,80 – 2,80 Nm
- Typ av nedre anslutning på normkomponenter: BIConnect
- Typ av övre anslutning på normkomponenter: Skruvanslutning
- 360 graders monteringsposition möjlig: Ja
- Märkdriftspänning Ue: 230 – 400 V
- Matningsspänning: AC
- Nominell isolationsspänning Ui: 500 V
- Nominell impulsskyddsspänning Uimp: 4000 V
- Frekvens: 50 – 60 Hz
- Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 – 35 mm²
- Anslutningsarea ingång och utgång med skruvar, flexibla ledare: 1 – 25 mm²
- Anslutningsarea vid inkommande med skruv, med flexibel ledare: 1 – 25 mm²
- Anslutningsarea ingång och utgång med skruvar, solid ledare: 1 – 35 mm²
- Area flexibel ledare: 1 – 25 mm²
- Area solid ledare: 1 – 35 mm²
- Anslutningstyp: Skruvterminal
- Övre anslutning för normkomponenter: Anpassad anslutningsplint
- Nedåtriktad anslutning för normkomponenter: Anpassad anslutningsplint
- Kapslingsklass (IP): IP20
- Föroreningsgrad enligt IEC 60664 / IEC 60947-2: 2
- Energibegränsningsklass I²t: 3
- Luftfuktighetsskydd: För alla klimat
- Driftstemperatur: -25 – 70 °C
- Total effektförlust vid nominell märkström: 2,79 W
- Höjd: 83 mm
- Bredd: 17,5 mm
- Djup: 70 mm
