Beskrivning

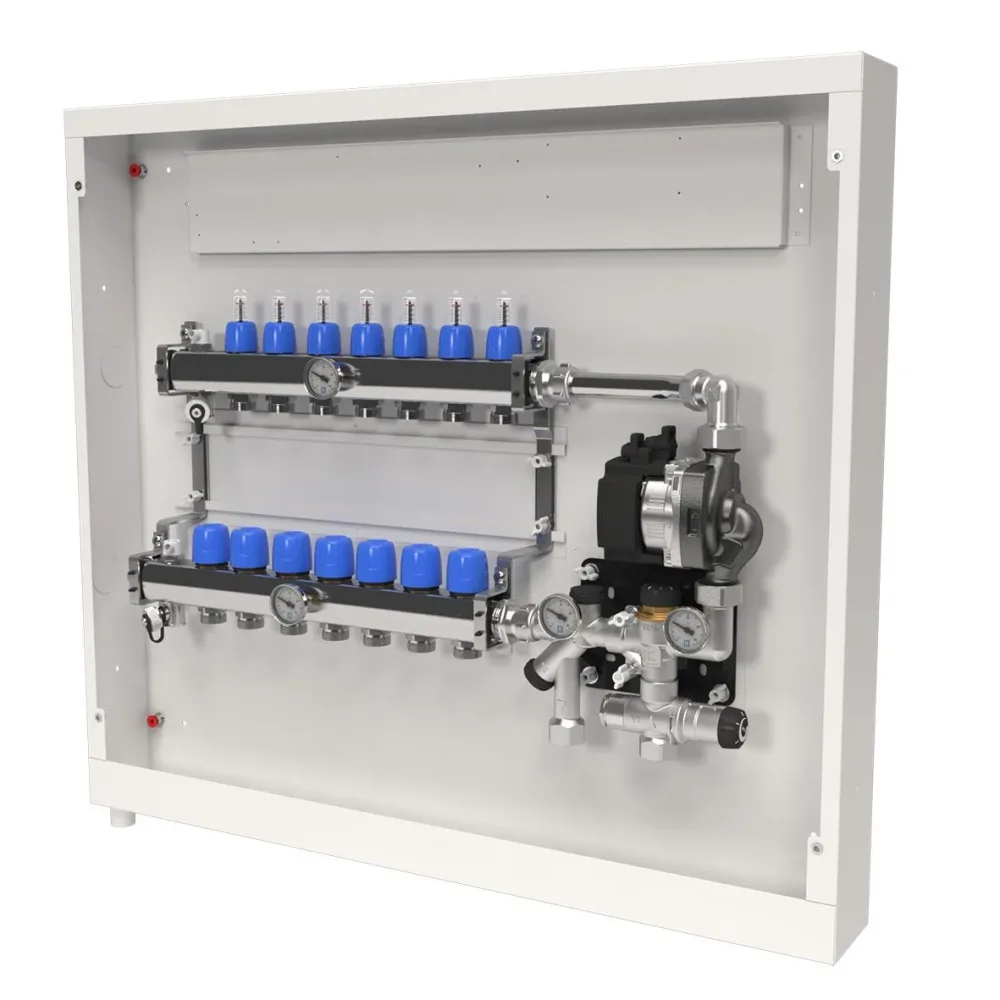

LK Shuntskåp VS2 Prefab levereras som en komplett enhet med monterad LK Fördelarshunt VS2 och LK Värmekretsfördelare RF. Obs! Skåpet är avsett för högermontage, dvs anslutning till shuntgruppen görs från skåpets högra sida, via skåpsbotten. Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt, RAL 9016. Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm. Skåpet kompletteras med ram/lucka. Det finns två typer av ram/lucka beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv. Skåpet levereras med rörgenomföringar, bälgmuff för dränage, 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning. Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts.
- Med rörgenomföringstätning
- Med utlopp för läckageindikering
- Med stänkskydd
- Med vattentät botten
- Lämplig för ytmontage
- Lämplig för inbyggnad/infällnad
- Med förmonterad armatur
| Tekniska data | |
| Antal hål botten | 16 |
|---|---|
| Antal hål topp | 10 |
| Antal hål/slitsar per sida | 2 |
| Höjd | 710 mm |
| Bredd | 800 mm |
| Djup | 95 mm |
| Färg | Vit |
| RAL-nummer | 9016 |
| Ytskydd | Lackerad |
